SolarFlow 3680 Mix AC+

Der 485-Kommunikationsanschluss ist für die kabelgebundene Kommunikation zwischen Geräten ausgelegt.

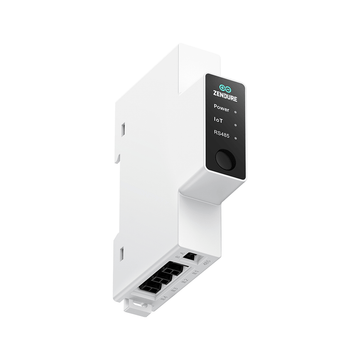

Er kann mit Zendure Smart CT-Geräten wie dem 3CT-S oder 1CT-S verwendet werden und dient – je nach endgültiger Systemkonfiguration und Verkabelungsanleitung – auch als systemweite Kommunikationsschnittstelle für Zendure-Ökosystemprodukte wie den PowerHub.

Die Trennschalter dienen dazu, wichtige Module während der Installation, Verkabelung und Wartung manuell vom System zu trennen, um die Sicherheit zu erhöhen.
Der SolarFlow 4000 Mix AC+ verfügt über:
· einen PV-Trennschalter
· einen Batterie-Trennschalter

Das Gerät verfügt über ein integriertes Design mit Rollen und Stützfüßen. Vor dem Bewegen sollte sichergestellt werden, dass die Stützfüße eingefahren sind und sich die Rollen frei bewegen können. Das Gerät sollte immer von der Seite geschoben werden, nicht von vorne oder hinten, um ein Umkippen zu vermeiden.
Falls das Gerät angehoben werden muss, werden mindestens 2 bis 3 Erwachsene empfohlen. Sobald das Gerät an seinem Platz steht, sollten die Stützfüße abgesenkt und das Gerät ordnungsgemäß gesichert werden. Optional ist auch ein Zendure Power Trolley erhältlich.
Das Gerät wiegt 80 kg.

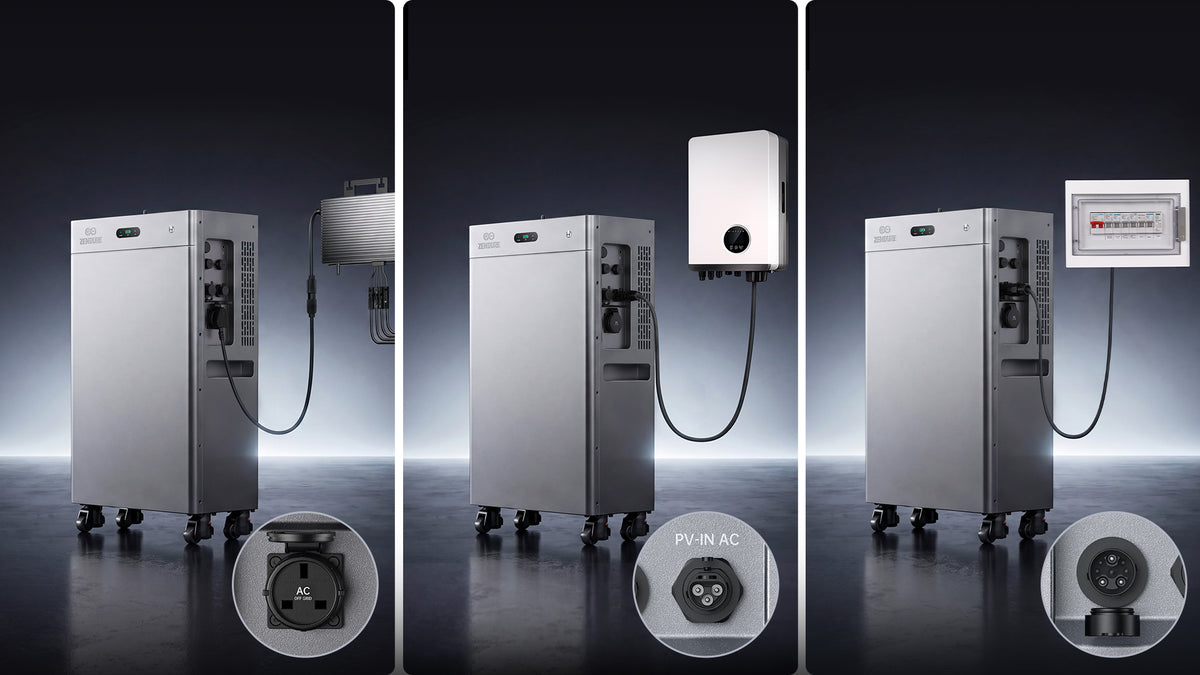

Der PV-IN-AC-Anschluss ist für den Anschluss eines nicht steckerfertigen einphasigen PV-Wechselrichters ausgelegt. Dadurch lässt sich ein bestehendes PV-Dachsystem einfacher in die SolarFlow Mix Serie integrieren.
Die wichtigsten Vorteile sind:
· eine zusätzliche Installationsmöglichkeit außerhalb der Hauptverteilung,
· Einsparung von Platz in der Verteilung sowie von Leitungsschutzschalter-Positionen,
· die Möglichkeit, dass der externe PV-Wechselrichter bei einem Stromausfall weiterhin die Batterie lädt oder netzunabhängige Verbraucher versorgt.
Wenn ein Wechselrichter eines Drittanbieters mehr Leistung erzeugt, als die Batterie aufnehmen und die angeschlossenen Verbraucher verbrauchen können, und keine Netzeinspeisung erlaubt ist, aktiviert das System eine Schutzregelung.

Der SolarFlow 4000 Mix AC+ ist in erster Linie für AC-gekoppelte Dach-PV-Speicheranwendungen ausgelegt. Im Unterschied zum SolarFlow 4000 Mix Pro nutzt er nicht dieselbe Hochvolt-Doppel-MPPT-DC-PV-Eingangsarchitektur.

Ja. Über den PV-IN-AC-Anschluss unterstützt er die AC-gekoppelte Integration mit einem einphasigen PV-Wechselrichter eines Drittanbieters und eignet sich dadurch gut für Nachrüstlösungen zur Energiespeicherung bei bestehenden Dach-PV-Anlagen.

Der netzunabhängige AC-Anschluss liefert eine kontinuierliche Ausgangsleistung von bis zu 3680 W sowie eine Spitzenleistung von 7200 W für 200 ms.
Es handelt sich um einen bidirektionalen Anschluss, das heißt, er kann sowohl Verbraucher versorgen als auch AC-Eingang von einem externen PV-Wechselrichter aufnehmen.

Ja. Nutzer können die Off-Grid-Steckdose direkt am Gerät aktivieren oder deaktivieren, indem sie die Ein-/Aus-Taste zweimal hintereinander drücken.

Ja. Wenn der Dach-PV-Wechselrichter über den PV-IN-AC-Pfad angeschlossen und als Teil des Systems konfiguriert ist, kann er während eines Stromausfalls weiterhin die Batterie laden und Off-Grid-Verbraucher versorgen.

Da Solarmodule bei hohen Temperaturen an Effizienz verlieren, bedeutet selbst starke Sonneneinstrahlung nicht immer eine höhere Leistung.

Bei einem einzelnen Gerät beträgt die zentrale Lade- und Entladeleistung auf der Batterieseite 4000 W.
Wenn Zusatzbatterien angeschlossen sind, kann die gesamte Lade- und Entladeleistung des Systems auf 10.000 W erhöht werden.

Unter Testbedingungen mit 0,5C Lade-/Entladerate und einem SOH-Wert von 70 % können die Batteriezellen bis zu 10.000 Zyklen erreichen.

Der Ladetemperaturbereich der Batterie liegt bei 0 °C bis 55 °C, und der Entladetemperaturbereich bei -20 °C bis 55 °C.

Der SolarFlow 4000 Mix AC+ unterstützt beide folgenden Installationsarten für den netzgekoppelten Betrieb:
· eine Plug-and-Play-Netzinstallation für eine schnellere Inbetriebnahme, und
· eine fest verdrahtete Netzinstallation für eine höhere Ausgangsleistung und eine umfassendere Integration in das häusliche Energiesystem.
Um eine höhere netzgekoppelte Leistung freizuschalten, ist in der Regel eine Festverdrahtung durch eine qualifizierte Elektrofachkraft erforderlich. Vorab sollten der Hausstromkreis, der Leitungsschutzschalter, die Kapazität des Verteilers sowie die örtlichen Vorschriften geprüft werden.
Für die fest verdrahtete Installation wird ein eigener 32A / 30mA RCBO empfohlen.

Nein. Eine einzelne SolarFlow 4000 Mix AC+ Einheit unterstützt für sich allein keine vollständige Off-Grid-Notstromversorgung für das gesamte Haus.

Die Verbindung des Systems mit einem Router oder Smart CT bietet mehrere Vorteile:
· geringere Kommunikationslatenz,
· stabilere Datenübertragung,
· schnellere Last­erkennung und Regelreaktion,
· sowie eine bessere Abstimmung in komplexeren Heimenergiesystemen.

Ja. Da das System netzgekoppelt ist, muss die tatsächlich eingestellte Netzeinspeiseleistung den örtlichen Vorschriften, Zertifizierungsanforderungen und Installationsbestimmungen entsprechen.
Es wird empfohlen, die Ausgangsleistung in der App entsprechend den lokalen Vorgaben zu konfigurieren und die Installation von einer qualifizierten Fachkraft überprüfen zu lassen.

Bei einer längeren Lagerung sollte die Batterie zunächst auf 30 % entladen und anschließend alle 3 Monate wieder auf 60 % aufgeladen werden.
Wenn der Batteriestand nach der Nutzung auf unter 1 % gefallen ist, sollte die Batterie vor der Lagerung wieder auf 60 % geladen werden, um irreversible Schäden durch einen dauerhaft zu niedrigen Ladezustand zu vermeiden.

Es wird empfohlen, das Gerät an einem Ort zu installieren, der:
· schattig ist und vor direkter Sonneneinstrahlung geschützt wird,
· gut belüftet ist,
· von Wärmequellen, stehendem Wasser sowie brennbaren oder explosionsgefährlichen Materialien ferngehalten wird,
· und über eine stabile WLAN-Abdeckung verfügt.
Hinter dem Gerät sollte für die Wärmeableitung ein Abstand von mindestens 5 cm freigehalten werden. Auf der Antennenseite sollten zudem mindestens 15 cm freier Raum ohne Hindernisse vorhanden sein.

Die empfohlene Reihenfolge ist:
1 AC-Stromkabel trennen
2 PV-Wechselrichter eines Drittanbieters ausschalten und trennen
3 Gerät ausschalten
4 Zusatzbatterie trennen
5 Zum Schluss das PE-Erdungskabel entfernen

Umfangreiche Wartungsarbeiten oder die vollständige Demontage sollten von qualifiziertem Fachpersonal durchgeführt werden.

Während das Gerät in Betrieb ist, sollten keine Kabel eingesteckt oder abgezogen und keine Anschlussklemmen berührt werden. Nach dem Ausschalten sollte vor Wartungsarbeiten mindestens 10 Minuten gewartet werden, damit sich die internen Kondensatoren vollständig entladen können.
Für die Reinigung sollte ausschließlich ein trockenes Tuch verwendet werden. Korrosive Chemikalien oder Reinigungsmittel sollten vermieden werden.

Nur in Deutschland (DE): Ja. Produkte der SolarFlow Mix Serie sind für das ZenWave-Aktionsbundle qualifiziert. Weitere Informationen finden Sie auf der ZenWave-Seite.

Dynamische Stromtarife können schwanken, und in manchen Spitzenzeiten können sie über dem Niveau eines Festtarifs liegen. Für Nutzer mit Speichersystem, Smart Meter und automatisierter Steuerung können dynamische Tarife dennoch vorteilhaft sein: Sie erleichtern das Laden zu günstigeren Preisen und helfen dabei, den Verbrauch in teuren Zeitfenstern zu reduzieren, wodurch sich der Nutzen des Speichersystems erhöht.

In diesem Fall kann eine externe Steckdosenleiste verwendet werden.
Außerdem sind auch Steckdosenleisten als Zendure-Zubehör geplant.

Unter leisen Laborbedingungen bei 25 °C beträgt der Geräuschpegel ca. 25 dB, gemessen in 1 m Entfernung bei 2.000 W Halblastbetrieb. Bei Volllast liegt der Geräuschpegel bei ca. 43 dB. Der tatsächliche Geräuschpegel kann je nach Umgebungstemperatur, Leistungsabgabe und Installationsort variieren.
